ROTARY VANE 펌프 특,장점

1. 초소형, 중고압용 베인펌프

2. 뛰어난 자흡 능력 및 장수성

3. 바이패스,필터 선택가능

4. NSF 외 국제인증 획득

5. 저소음의 정숙한 운전과 콤펙트한 설계로 적은 공간에도 장착가능

6. 청동및 스테인레스 재질로 제작되어 최고의 성능과 품질보증

   *용도
   청량음료 분배기,에스프레소 커피기계,역삼투 방식 냉각,냉각순환,
   연료분사,소형 산업용 정수기 등 폭넓은 사용처

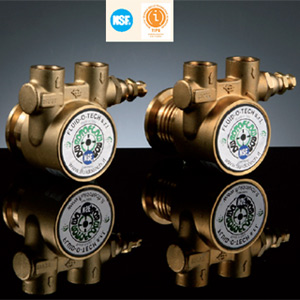

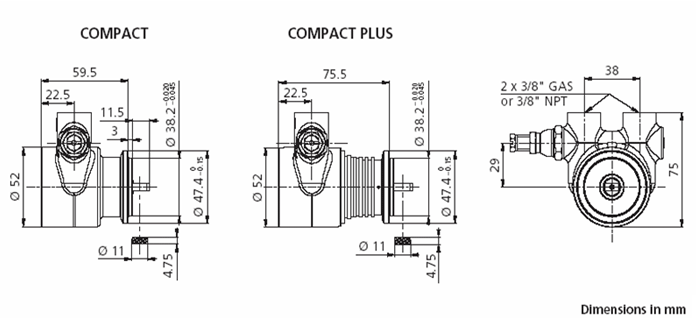

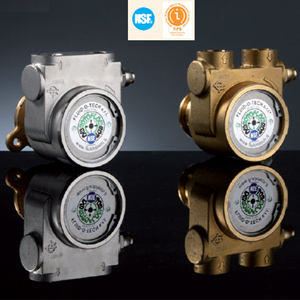

*Fluid-o-Tech rotary vane 펌프
"Compact"와 "Compact Plus" 시리즈*

제품 구조 및 재질
케이싱 Brass(황동)
로터 Stainless Steel AISI 303
베인 Carbon Graphite(카본그라파이트)
토출구/흡입구 3/8",GAS 또는 NPT (암나사)
최대운전온도 0°c~70°c (158°F)
펌프 중량 850g/1.9Lbs(compact)
1kg/2.2Lbs(compact plus)
Relief Valve 장착
모타의 일정한 속도 유지 특성(수온:20°C/68°F,by-pass:잠금)
펌프와 모터의 체결시,최소 기동 torque는 0.5Nm만 필요
선택사양
  • Viton/EPDM Seal(Suffix-V/E)
  • Quick Connections
  • NSF 인증(CA/MA Series)
  • WRAS 인증(CW/MW Series)
주요응용분야
  • 식음료 Vending machine
  • 식음료 분배기
  • Espresso coffee machine
  • 역삼투압(RO)장치
  • 한외 여과막(UF)장치
  • 냉각 장치
  • 소형 정수 장치


MODEL CO/CA/CW
(Compact)		 030 031 034 050 051 054 070 071 074 100 101 104 150 151 154 200 201 204

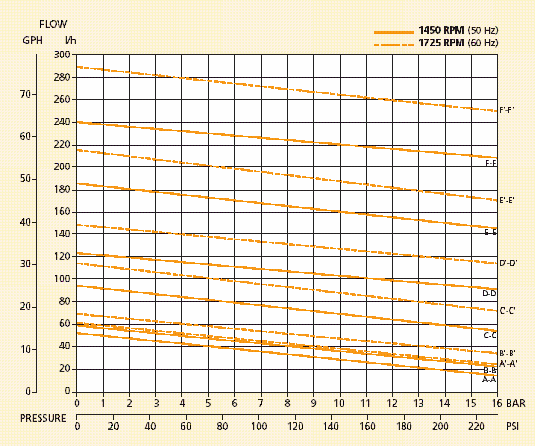

Figure A-A(50Hz);
A'-A'(60Hz)		 B-B(50Hz);
B'-B'(60Hz)		 C-C(50Hz);
C'-C'(60Hz)		 D-D(50Hz);
D'-D'(60Hz)		 E-E(50Hz);
E'-E'(60Hz)		 F-F(50Hz);
F'-F'(60Hz)
Bypass NO STD BAL NO STD BAL NO STD BAL NO STD BAL NO STD BAL NO STD BAL

MODEL MO/MA/MW
(Compact Plus)		 030 031 034 050 051 054 070 071 074 100 101 104 150 151 154 200 201 204
Figure A-A(50Hz);
A'-A'(60Hz)		 B-B(50Hz);
B'-B'(60Hz)		 C-C(50Hz);
C'-C'(60Hz)		 D-D(50Hz);
D'-D'(60Hz)		 E-E(50Hz);
E'-E'(60Hz)		 F-F(50Hz);
F'-F'(60Hz)
Bypass NO STD BAL NO STD BAL NO STD BAL NO STD BAL NO STD BAL NO STD BAL

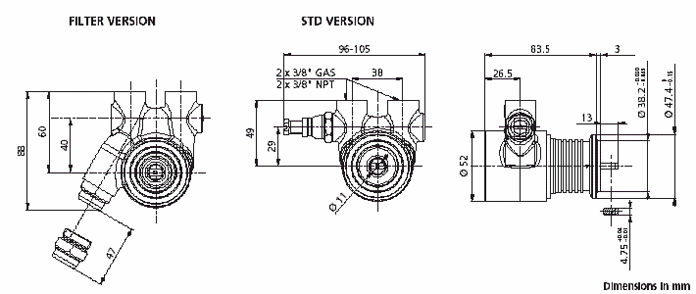

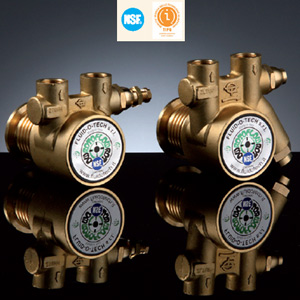

*Fluid-o-Tech "brass" rotary vane 펌프*

제품 구조 및 재질
케이싱 Brass(황동)
로터 Stainless Steel AISI 303
베인 Carbon Graphite(카본그라파이트)
토출구/흡입구 3/8",GAS 또는 NPT (암나사)
최대운전온도 0°c~70°c (158°F)
펌프 중량 1.1kg/2.5Lbs(clamp mount)
1.3kg/2.9Lbs(clamp mount,w/strainer)
Relief Valve 장착
모타의 일정한 속도 유지 특성(수온:20°C/68°F,by-pass:잠금)
펌프와 모터의 체결시,최소 기동 torque는 0.5Nm만 필요
선택사양
  • Viton/EPDM Seal(Suffix-V/E)
  • Quick Connections
  • 70mesh 필터 장착
  • flange 연결 type
주요응용분야
  • 식음료 Vending machine
  • 식음료 분배기
  • Espresso coffee machine
  • 역삼투압(RO)장치
  • 한외 여과막(UF)장치
  • 냉각 장치
  • 소형 정수 장치

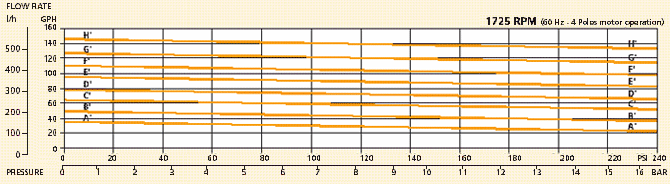

MODEL PO/PA 070 071 074 071x 074x 100 101 104 101x 104x 1500 1501 1504 1501x 1504x 200 201 204 201x 204x
Flow(GPH) at 20 PSI 34 49 64 78
Flow(GPH) at 100 PSI 30 45 60 74
Flow(GPH) at 200 PSI 24 39 54 68
Figure A'-A' B'-B' C'-C' D'-D'
Bypass NO STD BAL STD BAL NO STD BAL STD BAL NO STD BAL STD BAL NO STD BAL STD BAL
Built in filter NO NO NO YES YES NO NO NO YES YES NO NO NO YES YES NO NO NO YES YES

MODEL PO/PA 2500 2501 2504 2501x 2504x 300 301 304 301x 304x 3500 3501 3504 3501x 3504x 400 401 404 401x 404x
Flow(GPH) at 20 PSI 95 111 127 144
Flow(GPH) at 100 PSI 91 107 123 140
Flow(GPH) at 200 PSI 85 101 117 134
Figure E'-E' F'-F' G'-G' H'-H'
Bypass NO STD BAL STD BAL NO STD BAL STD BAL NO STD BAL STD BAL NO STD BAL STD BAL
Built in filter NO NO NO YES YES NO NO NO YES YES NO NO NO YES YES NO NO NO YES YES

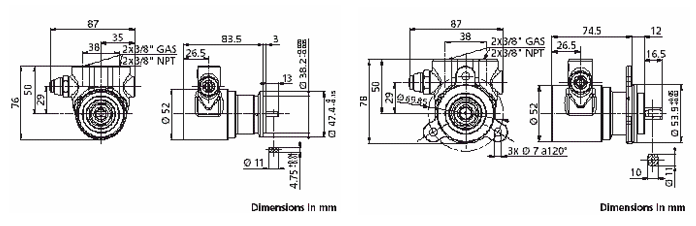

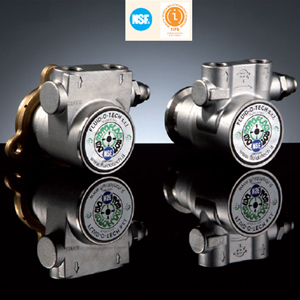

*Fluid-o-Tech "stainless steel" rotary vane 펌프*

제품 구조 및 재질
케이싱 Stainless Steel AISI 303
로터 Stainless Steel AISI 303
베인 Carbon Graphite(카본그라파이트)
토출구/흡입구 3/8",GAS 또는 NPT (암나사)
최대운전온도 0°c~70°c (158°F)
펌프 중량 1.1kg/2.5Lbs(clamp mount)
1.2kg/2.7Lbs(flange mount)
순간적인 압력상승으로 인한 펌프 또는 장비의 손상을 줄이기
위하여 조절이 가능한 bypass를 장착 할 수 있다
모타의 일정한 속도 유지 특성(수온:20°C/68°F,by-pass:잠금)
선택사양 Viton/EPDM Seal(Suffix-V/E)
주요응용분야
  • 식음료 Vending machine
  • 식음료 분배기
  • Espresso coffee machine
  • 역삼투압(RO)장치
  • 한외 여과막(UF)장치
  • 냉각 장치
  • 소형 정수 장치

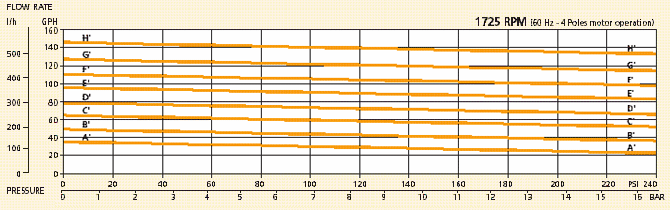

MODEL PO/PA 0710 0711 0711F 110 111 111F 1510 1511 1511F 210 211 211F
Flow (GPH) at 20 PSI 34 49 64 78
Flow (GPH) at 100 PSI 30 45 60 74
Flow (GPH) at 200 PSI 24 39 54 68
Figure A'-A' B'-B' C'-C' D'-D'
Mount Clamp Clamp Flange Clamp Clamp Flange Clamp Clamp Flange Clamp Clamp Flange
Bypass NO YES YES NO YES YES NO YES YES NO YES YES

MODEL PO/PA 2510 2511 2511F 310 311 311F 3500 3501 3511F 410 411 411F
Flow (GPH) at 20 PSI 95 111 127 144
Flow (GPH) at 100 PSI 91 107 123 140
Flow (GPH) at 200 PSI 85 101 117 134
Figure E'-E' F'-F' G'-G' H'-H'

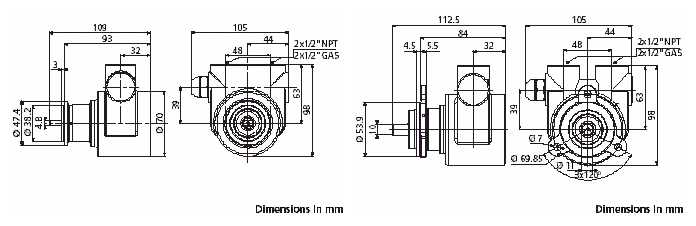

*Fluid-o-Tech "high volumel" rotary vane 펌프*

제품 구조 및 재질
케이싱 Brass 또는 Stainless Steel AISI 303
로터 Stainless Steel AISI 303
베인 Carbon Graphite(카본그라파이트)
토출구/흡입구 1/2",GAS 또는 NPT (암나사)
최대운전온도 0°c~70°c (158°F)
펌프 중량 1.9kg/4.2Lbs(clamp mount)
2.4kg/4.4Lbs(flange mount)
순간적인 압력상승으로 인한 펌프 또는 장비의 손상을 줄이기
위하여 조절이 가능한 bypass를 장착 할 수 있다
모타의 일정한 속도 유지 특성(수온:20°C/68°F,by-pass:잠금)
선택사양
  • Viton/EPDM Seal(Suffix-V/E)
  • NSF 인증(PA Series)
주요응용분야
  • 식음료 Vending machine
  • 식음료 분배기
  • Espresso coffee machine
  • 역삼투압(RO)장치
  • 한외 여과막(UF)장치
  • 냉각 장치
  • 소형 정수 장치


MODEL PO/PA
Brass 		500 501 500F 501F 600 601 600F 601F 700 701 700F 701F 800 801 800F 801F 900 901 900F 901F 1000 1001 1000f 1001f
MODEL PO/PA
Stainless steel 		510 511 510F 511F 610 611 610F 611F 710 711 710F 711F 810 811 810F 811F 910 911 910F 911F 1010 1011 1010F 1011F

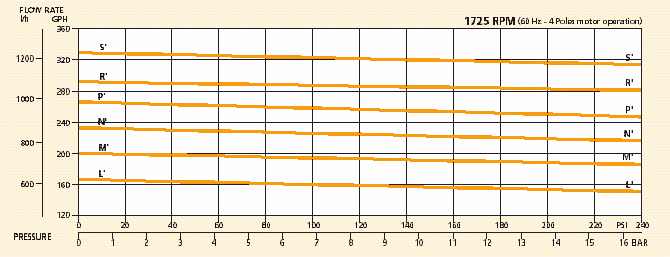

GPH at 20 psi 170 201 232 264 295 327
GPH at 100 psi 165 196 227 259 290 322
GPH at 200 psi 159 190 221 253 284 316
Figure L'-L' M'-M' N'-N' P'-P' R'-R' S'-S'
Bypass valve NO YES NO YES NO YES NO YES NO YES NO YES NO YES NO YES NO YES NO YES NO YES NO YES
Flange mount NO NO YES YES NO NO YES YES NO NO YES YES NO NO YES YES NO NO YES YES NO NO YES YES
Clamp mount YES YES NO NO YES YES NO NO YES YES NO NO YES YES NO NO YES YES NO NO YES YES NO NO

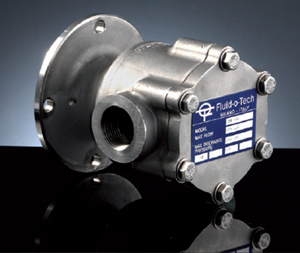

*Fluid-o-Tech rotary vane 펌프 "4000 series"*

제품 구조 및 재질
케이싱 모든 금속부분 Stainless Steel AISI 303
로터 (AISI 316선택 가능)
베인 High impact Carbon Graphite(카본그라파이트)
토출구/흡입구 1",GAS 또는 NPT (암나사)
최대운전온도 0°c~90°c (194°F)
펌프 중량 5.3kg
모타의 일정한 속도 우지 특성(수온:20°C)
광택 stainless의 윤활 성질과 carbon graphite는
물 이외의 용액에 적합
선택사양
  • 최대 모터 speed : 1725rpm
  • 최대 시스템 압력 : 25 BAR(360PSI)(Safety valve권장)
  • 4000 series는 " Rotoflow"의 최신 제품이며, 고유량 펌프의 기술이 접목됨
주요응용분야
  • 역삼투압(RO)장치
  • 냉각 장치
  • 차 세척용

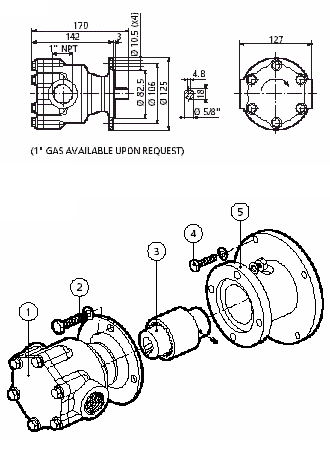

Pos Description Material Code
1 pump STANLESS
STEEL		 -
2 Screw M10x35 STEEL 211402
Washer 210903
Nut M10 212100
3 Coupling M90 CAST
IRON		 211713
Coupling Nema 56C 211715
Coupling Nema 143TC-145TC 211714
4 Screw M8x25 for M90 B14 STEEL 211401
Washer for M90 B14 210902
Screw 3/8"x1" for Nema
56C-143TC-145TC		 211403
Washer for Nema
56C-143TC-145TC		 210903
5 Adapter M90 B14 ALUMINIUM 211600
Adapter M90 B14 with screws 211603
Adapter Nema 56C-143TC-145TC 211602
Adapter Nema
56C-143TC-145TC with screws 		211605

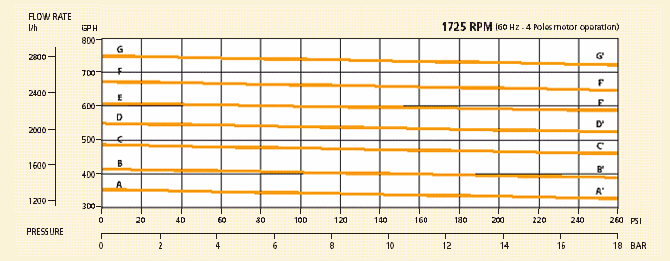

  20 PSI 80 PSI 140 PSI 200 PSI 260 PSI
MODEL FLOW GPH FLOW GPH FLOW GPH FLOW GPH FLOW GPH FLOW GPH
PO4010 345 340 335 330 325 A'-A'
PO4020 410 405 400 395 390 B'-B'
PO4040 475 470 465 460 455 C'-C'
PO4060 540 535 530 525 520 D'-D'
PO4080 605 600 595 590 585 E'-E'
PO4100 670 665 660 655 650 F'-F'
PO4120 740 735 730 725 720 G'-G'

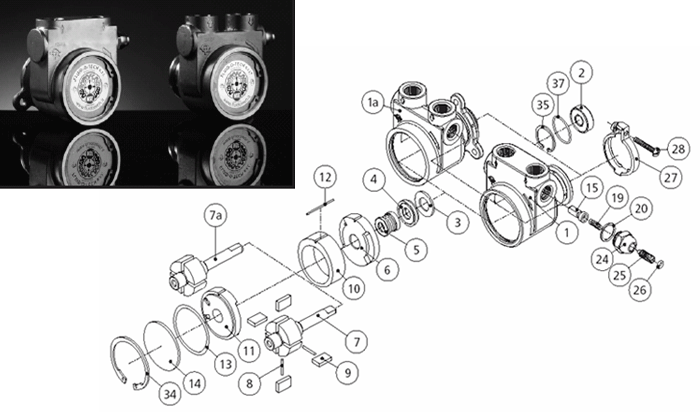

*Fluid-o-Tech rotary vane 펌프 "4000 series"*

POS DESCRIPTION MATERIAL CODE NOTES
1 HOUSING WITH BYPASS BRASS 28017 NPT PORTS
S.S. 28019 NPT PORTS
1a HOUSING WITH BYPASS
AND FLANGE 		BRASS 28039 NPT PORTS
S.S. 28040 NPT PORTS
2 BALL BEARING   22084
3 WASHER S.S. 22113
4 SEAL COUNTERFACE CERAMIC/NBR 22232 NSF
CERAMIC/VITON 22720
CERAMIC/EPDM 22437
5 SEAL GRAPHITE/NBR 22112 NSF
GRAPHITE/VITON 22719
GRAPHITE/EPDM 22436
6 REAR FLANGE GRAPHITE 28-03-04
7 ROTOR S.S. 28003
7a "D" ROTOR (FLANGE) S.S. 28038
8 PIN S.S. 28063 500 l/h
28024 600 l/h
28064 700 l/h
28004 800 l/h
28065 900 l/h
28026 1000 l/h
9 VANE GRAPHITE 28005
